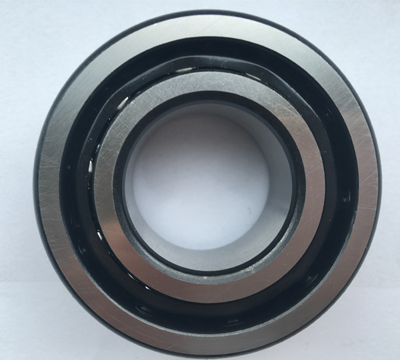

Существует угол между лигатурой стального шарика контактом шарикоподшипника и его точкой контакта с внутренними и внешними кругами и радикальной стороной. Ангел, как правило, 15 °, 30 °, 40 °, показывая с буквы C, A, B соответственно. Радиально-упорные шарикоподшипники имеют дорожки качения во внутренних и наружных кольцах, которые смещены относительно друг друг в направлении оси подшипника. Это означает, что они предназначены для размещения в сочетании радиальных актерскую и осевые нагрузки.
Подшипник No. | Габаритные размеры | масса | ||
мм | кг | |||
d | D | В | ≈ | |
7000AC | 10 | 26 | 8 | 0.019 |
7001AC | 12 | 28 | 8 | 0.021 |
7002AC | 15 | 32 | 9 | 0.03 |
7003AC | 17 | 35 | 10 | 0.04 |
7004AC | 20 | 42 | 12 | 0.064 |
7005AC | 25 | 47 | 12 | 0.074 |
7006AC | 30 | 55 | 13 | 0.11 |
7007AC | 35 | 62 | 14 | 0.15 |
7008AC | 40 | 68 | 15 | 0.18 |
7009AC | 45 | 75 | 16 | 0.23 |
7010AC | 50 | 80 | 16 | 0.25 |
7011AC | 55 | 90 | 18 | 0.38 |
7012AC | 60 | 95 | 18 | 0.4 |
7013AC | 65 | 100 | 18 | 0.43 |
7014AC | 70 | 110 | 20 | 0.6 |
7015AC | 75 | 115 | 20 | 0.63 |
7016AC | 80 | 125 | 22 | 0.85 |
7017AC | 85 | 130 | 22 | 0.89 |
7018AC | 90 | 140 | 24 | 1.15 |
7019AC | 95 | 145 | 24 | 1.2 |
7020AC | 100 | 150 | 24 | 1.25 |
7021AC | 105 | 160 | 26 | 1.6 |
7022AC | 110 | 170 | 28 | 1.95 |
7024AC | 120 | 180 | 28 | 2.1 |
7026AC | 130 | 200 | 33 | 3.33 |
7028AC | 140 | 210 | 33 | 3.46 |
7030AC | 150 | 225 | 35 | 4.8 |
7032AC | 160 | 240 | 38 | 5.26 |
7000C | 10 | 26 | 8 | 0.019 |
7001C | 12 | 28 | 8 | 0.021 |
7002C | 15 | 32 | 9 | 0.03 |
7003C | 17 | 35 | 10 | 0.04 |
7004C | 20 | 42 | 12 | 0.064 |
7005C | 25 | 47 | 12 | 0.074 |
7006C | 30 | 55 | 13 | 0.11 |
7007C | 35 | 62 | 14 | 0.15 |
7008C | 40 | 68 | 15 | 0.18 |
7009C | 45 | 75 | 16 | 0.23 |
7010C | 50 | 80 | 16 | 0.25 |
7011C | 55 | 90 | 18 | 0.38 |
7012C | 60 | 95 | 18 | 0.4 |
7013C | 65 | 100 | 18 | 0.43 |
7014C | 70 | 110 | 20 | 0.6 |
7015C | 75 | 115 | 20 | 0.63 |
7016C | 80 | 125 | 22 | 0.85 |
7017C | 85 | 130 | 22 | 0.89 |
7018C | 90 | 140 | 24 | 1.15 |
7019C | 95 | 145 | 24 | 1.2 |
7020C | 100 | 150 | 24 | 1.25 |
7021C | 105 | 160 | 26 | 1.6 |
7022C | 110 | 170 | 28 | 1.95 |
7024C | 120 | 180 | 28 | 2.1 |
7026C | 130 | 200 | 33 | 3.33 |
7028C | 140 | 210 | 33 | 3.46 |
7030C | 150 | 225 | 35 | 4.8 |
7032C | 160 | 240 | 38 | 5.26 |
