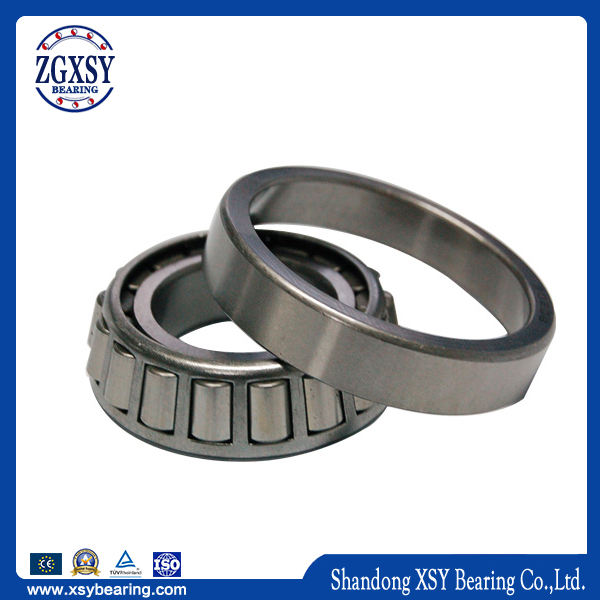

Конические роликоподшипники состоят из четырех взаимосвязанных компонентов: конус, или внутреннее кольцо; чашка или наружное кольцо; конические ролики или элементы качения; и клетка, или валик фиксатор. Углы конусности позволяют обрабатывать подшипник сочетание радиальных и осевых нагрузок. Круче угол чашки, тем больше способность конического роликового подшипника для обработки осевых нагрузок. Конические роликовые подшипники отделимо.
Подшипник No. | Габаритные размеры | масса | ||
мм | Кг | |||
d | D | T | ≈ | |
30202 | 15 | 35 | 11.75 | 0.053 |
30203 | 17 | 40 | 13.25 | 0.096 |
30204 | 20 | 47 | 15.25 | 0.128 |
30205 | 25 | 52 | 16.25 | 0.153 |
30206 | 30 | 62 | 17.25 | 0.232 |
30207 | 35 | 72 | 18.25 | 0.337 |
30208 | 40 | 80 | 19.75 | 0.422 |
30209 | 45 | 85 | 20.75 | 0.476 |
30210 | 50 | 90 | 21.75 | 0.538 |
30211 | 55 | 100 | 22.75 | 0.715 |
30212 | 60 | 110 | 23.75 | 0.905 |
30213 | 65 | 120 | 24.75 | 1.12 |
30214 | 70 | 125 | 26.25 | 1.26 |
30215 | 75 | 130 | 27.25 | 1.36 |
30216 | 80 | 140 | 28.25 | 1.67 |
30217 | 85 | 150 | 30.5 | 2.08 |
30218 | 90 | 160 | 32.5 | 2.53 |
30219 | 95 | 170 | 34.5 | 3.06 |
30220 | 100 | 180 | 37 | 3.72 |
30221 | 105 | 190 | 39 | 4.39 |
30222 | 110 | 200 | 41 | 5.21 |
30224 | 120 | 215 | 43.5 | 6.19 |
30226 | 130 | 230 | 43.75 | 6.94 |
30228 | 140 | 250 | 45.75 | 8.75 |
30230 | 150 | 270 | 49 | 10.8 |
30232 | 160 | 290 | 52 | 12.9 |
30234 | 170 | 310 | 57 | 19 |
30236 | 180 | 320 | 57 | 20 |
30238 | 190 | 340 | 60 | 24 |
30240 | 200 | 360 | 64 | 25 |
Конические роликоподшипники состоят из четырех взаимосвязанных компонентов: конус, или внутреннее кольцо; чашка или наружное кольцо; конические ролики или элементы качения; и клетка, или валик фиксатор. Углы конусности позволяют обрабатывать подшипник сочетание радиальных и осевых нагрузок. Круче угол чашки, тем больше способность конического роликового подшипника для обработки осевых нагрузок. Конические роликовые подшипники отделимо.
Подшипник No. | Габаритные размеры | масса | ||
мм | Кг | |||
d | D | T | ≈ | |
30202 | 15 | 35 | 11.75 | 0.053 |
30203 | 17 | 40 | 13.25 | 0.096 |
30204 | 20 | 47 | 15.25 | 0.128 |
30205 | 25 | 52 | 16.25 | 0.153 |
30206 | 30 | 62 | 17.25 | 0.232 |
30207 | 35 | 72 | 18.25 | 0.337 |
30208 | 40 | 80 | 19.75 | 0.422 |
30209 | 45 | 85 | 20.75 | 0.476 |
30210 | 50 | 90 | 21.75 | 0.538 |
30211 | 55 | 100 | 22.75 | 0.715 |
30212 | 60 | 110 | 23.75 | 0.905 |
30213 | 65 | 120 | 24.75 | 1.12 |
30214 | 70 | 125 | 26.25 | 1.26 |
30215 | 75 | 130 | 27.25 | 1.36 |
30216 | 80 | 140 | 28.25 | 1.67 |
30217 | 85 | 150 | 30.5 | 2.08 |
30218 | 90 | 160 | 32.5 | 2.53 |
30219 | 95 | 170 | 34.5 | 3.06 |
30220 | 100 | 180 | 37 | 3.72 |
30221 | 105 | 190 | 39 | 4.39 |
30222 | 110 | 200 | 41 | 5.21 |
30224 | 120 | 215 | 43.5 | 6.19 |
30226 | 130 | 230 | 43.75 | 6.94 |
30228 | 140 | 250 | 45.75 | 8.75 |
30230 | 150 | 270 | 49 | 10.8 |
30232 | 160 | 290 | 52 | 12.9 |
30234 | 170 | 310 | 57 | 19 |
30236 | 180 | 320 | 57 | 20 |
30238 | 190 | 340 | 60 | 24 |
30240 | 200 | 360 | 64 | 25 |
